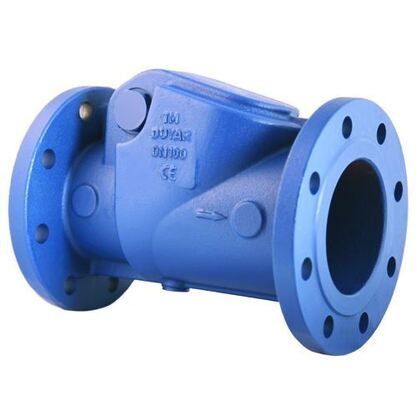

Otomatik Çalışma ve Boru Hattı Sistemlerinde Kabarcık Sızdırmazlığı Sağlayan, PN 16 Basınç Dereceli Salınımlı Çekvalf
| Menşe yeri | Çin |
|---|---|
| Marka adı | YOUWEI |
| Sertifika | EAC CE |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Malzeme | Döküm, Pirinç, Paslanmaz Çelik, Sfero, GGG40 | Bağlantı Noktası Boyutu | DN50-DN1200,Standart,2"-24",DN50-800,3/4" |
|---|---|---|---|
| Güç | Manuel, Elektrikle Çalıştırılan, Hidrolik, El Çarkı Kumandalı, GO | Basınç | Orta Basınç, Alçak Basınç, PN10-16,PN1.0/PN1.6,250PSI |
| medya sıcaklığı | Orta Sıcaklık,Normal Sıcaklık,Düşük Sıcaklık,-10~100°C | Medya | Su, Petrol vb., Gaz vb. |
| Uygulama | Genel,sulama,su dağıtımı,Sanayi,Su sistemi | Yapı | Sürgülü, Kelebek, Yükselmeyen Sürgülü Vana |
| Standart veya standart olmayan | Standart | Ürün Adı | Sürgülü vana, Yükselmeyen Köklü Dökme Demir Elektrikli Sürgülü Vana DN40-DN600, DIN / BS Çift Soket |
| Standart | DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 | Boyut | DN40-DN600,DN50 ~ DN 1000,2''-24'',DN15 To100 |
| Bağlantı | Flanş Uçları,Çift Flanşlı,BSP,Soket Uçları,Dişi Diş | Gövde Malzemesi | Sfero Döküm,DI/CI,DI,dökme demir,Pirinç |
| Renk | Mavi,Müşterinin İsteği,Müşterinin gereksinimi,Sarı,GRİ | Orta | Su, Su Petrol Gazı |
| Tip | Sürgülü Vana,Normal Açık,2 Yollu,Yükselmeyen Milli/ NRS | Valf tipi | Sürgülü vana |
| Fok | kauçuk kaplı, Metal, PTFE | ||
| Vurgulamak | PN 16 Salınımlı Çekvalf,Otomatik Çalışmalı Çekvalf,Kabarcık Sızdırmazlığı Sağlayan Geri Dönüşsüz Vana |
||
Ürün Açıklaması
Swing Check Valve (PN 16)
Swing Check Valve (PN 16), ters akışı önlemek ve boru hattı sistemlerindeki kritik ekipmanları korumak için tasarlanmış kendiliğinden çalışan, otomatik bir geri dönüşsüz valfdir.Bir dönüm noktasında serbestçe sallanan bir bağlantılı disk kullanmak, valf ileri akışa izin verir ve yerçekimi ve geri akış basıncı ile otomatik olarak kapanır.yatay veya dikey yukarı akışlı tesislerde az bakım gerektiren çalışma.
Ana Özellikler ve Faydaları
- Otomatik Çalışma:Dış güç veya kontrol sistemleri olmadan fonksiyonlar. Disk ileri akış basıncı altında açılır ve akış durduğu veya tersine döndüğü zaman hızlı bir şekilde kapanır.
- Düşük akış direnci:Tamamen açık pozisyonda, disk akış yolundan uzaklaşır ve basınç düşüşünü ve türbülansı en aza indirgenen düzgün bir geçiş sağlar.
- Fırça sıkılıklı mühür:Diske, vücudun işlenmiş veya kaplı bir metal koltuğuna tutunarak, kapalı pozisyonda pozitif kapanma ve sıfır sızıntı sağlayan bir elastomer mühür halka ile donatılmıştır.
- PN 16 Basınç:En fazla 16 bar (1,6 MPa / 232 psi) çalışma basıncı için 20 °C (68 °F) 'de, çok çeşitli endüstriyel ve belediye uygulamaları için uygundur.
- Güçlü İnşaat:Ağır yüklü gövde ve iç bileşenler su çekici şoklarına ve tekrarlanan döngülere dayanıklı olarak tasarlanmıştır.
- Çoklu Disk ve Kol Tasarımları:Standart disk, kaldıraç ve ağırlık veya kapanma hızını kontrol etmek, çarpmayı azaltmak ve dikey çizgilerde çalışmayı sağlamak için yay destekli tasarımlarla mevcuttur.
- Tam ve azaltılmış bor seçenekleri:Özel basınç düşüşü ve maliyet gereksinimlerine uygun olarak kullanılabilir.
Teknik özellikler
| Spesifikasyon | Ayrıntılar |
|---|---|
| Tasarım ve Üretim Standartları | EN 12334, ISO 5752 (yüz yüze), ISO 5208 (Sızıntı Hızı A) |
| Basınç derecesi | PN 16 (sınıf 125 eşdeğeri) |
| Boyut aralığı | DN 40 (11⁄2") -DN 600 (24") (tipik aralık) |
| Vücut malzemesi | Düktil demir (EN-GJS-500-7) veya dökme demir (EN-GJL-250) |
| Disk / Klapper | Düktil demir veya dökme demir, bütünsel olarak kalıplandırılmış veya değiştirilebilir elastomer mühürleme halkası (NBR veya EPDM standardı) |
| Koltuk yüzüğü | Yüksek aşınma direnci için işlenmiş bütünlüklü gövde koltuğu veya paslanmaz çelik (AISI 304/316) yerleştirme halkası |
| Hinge Pin & Bushings | Paslanmaz çelik (AISI 304/316) korozyonsuz döngüleme eylemi için |
| Paket | EPDM/NBR tam yüzlü halka dikiş standardı, PN 16/Sınıf 125 flensleri için uygundur |
| Dış Kaplama | Yüksek kaliteli epoksi toz kaplama (yaklaşık 250 μm) EN 14901 uyarınca, tipik olarak RAL 5012 |
Tipler ve Yapılandırmalar
- Standart Swing Kontrolü (Yatay):Yatay boru hattı için yukarı doğru akış yönü.
- Dikey salınım kontrolü:Özellikle yukarı akışlı dikey boru hatlarında diskin uygun kapanmasını sağlamak için karşı ağırlık veya yay mekanizması ile tasarlanmıştır.
- Saldırısız / sessiz kontrol:Akış tersine dönmeden önce hızlı, kontrol edilen kapanmaya yardımcı olmak için harici bir kaldıraç ve ağırlık veya iç bir yay mekanizması içerir, su çekici ve disk çarpmasını etkili bir şekilde önler.
- Wafer Tipi (İki tabakalı):Sınırlı alan uygulamaları için kompakt, hafif bir alternatif (genellikle PN16/PN40, ayrı ürün kategorisi).
Elastomer Seçeneklerini Sıkıştırmak
- NBR (nitril):Su, yağ, yakıt ve hidrokarbon için standart.
- EPDM:İçme suyu, sıcak su (120°C'ye kadar), buhar ve zayıf kimyasallar için standart.
- FKM (Viton ®):Saldırgan kimyasallar, yüksek sıcaklıklar ve aromatik hidrokarbonlar için.
- HNBR, CR (Neopren):Özel kimyasal veya deniz suyu görevleri için kullanılabilir.
Başvurular
- Pompa boşaltma hatları: Geri akışı önlemek ve pompaları korumak için
- Su ve Atık Su Sistemleri: Nakil ve dağıtım ağlarında
- Isıtma, havalandırma ve klima (HVAC) sistemleri: Soğutma ve ısıtma devrelerinde
- Yangın Koruma Sistemleri: Serçeler ve standpipe hatlarında
- Endüstriyel Süreç Hatları: Genel su, kimyasal ve diğer medya hizmetleri için (uygunluğa bağlı)
- İrişim ve Su Alım Sistemleri
Kritik Kurulum ve Seçim Notları
Akış yönü ve yönlendirme:Düzgün akış yönü ile monte edilmelidir (beden üzerindeki ok). Standart salınım kontrolleri, disk menteşe sapı yatay olarak kesinlikle yatay monte edilmesini gerektirir.Dikey montaj sadece özel olarak tasarlanmış dikey swing kontrol valfleri ile izin verilir..
Boyut:Valf, gerçek akış hızına göre boyutlandırılmalıdır. Alt boyutlu valfler yüksek basınç düşüşüne ve erken aşınmaya neden olur; aşırı boyutlu valfler disk dalgalanmasına ve erken arızaya yol açabilir.
Su Çekici Yumuşatma:Hızlı pompa kapanması veya akış tersine çevrilmesi potansiyeli olan sistemlerde, bir patlamayan (sessiz) kontrol valfi veya dış bir dashpot şiddetle önerilir.
Doğrudan yukarı/aşağı:Sabit akış ve düzgün disk çalışmasını sağlamak için valf öncesinde ve sonrasında asgari düz boru uzunlukları için üreticinin kılavuzlarına başvurun.
Sipariş Adı
Örnek sıralama kodu biçimi:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(Swing Check Valve, Boyutu DN200, Basınç PN16, Düktil Demir Vücut, EPDM Sızdırma, Standart Horizontal Tip, Flanged Sonlar)
