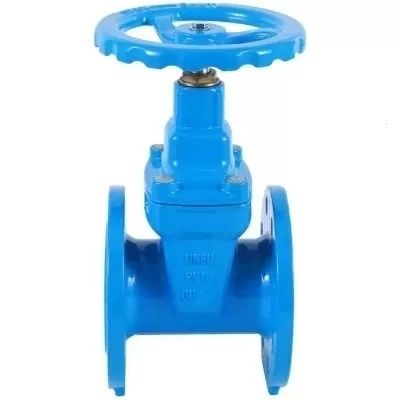

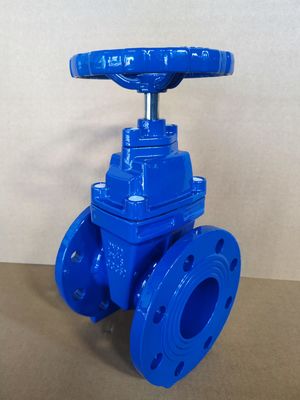

DIN 3352 F4 Su ortamı için dökme demir dayanıklı oturmuş kanatlı kapı valfi
| Menşe yeri | Çin |
|---|---|
| Marka adı | Youwei Fluid |
| Sertifika | Quality system certificate |
| Belge | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Features | Non-rising stem, resilient seat, full bore design | Vana Tipi | Sürgülü vana |
|---|---|---|---|
| Seat Material | Resilient | Gövde Malzemesi | dökme demir |
| Application | Water and Wastewater Treatment | Sürüş yolu | Manuel, Elektrikli, Pnömatik |
Ürün Açıklaması
DIN 3352 F4 Su ortamı için dökme demir dayanıklı oturmuş kanatlı kapı valfi
Bu valf,DIN 3352 F4Standartlar,ductile dökme demir (GGG40/50)Yüksek mekanik dayanıklılık ve korozyon direnci için vücut.yükselmeyen sapkompakt bir kurulum sağlarken,esnek oturma tasarımıkullanıyor.EPDM veya NBR kauçukGüvenilir bir mühürleme için, su ortamı sıcaklıklarını120°C (EPDM)ya da80°C (NBR)
Ürün Özellikleri
1. Zehirli olmayan korozyon önleyici kaplama: hem valfin iç hem de dış yüzeyi zehirli olmayan epoksi toz elektrostatik kaplama, anti-korozyon uzun ömürlü, doğrudan içme suyunda kullanılabilir,Gıda ve ilaç endüstrisi.
2Malzeme: Valf gövdesi, kapağı, kapısı ve el tekerleği hepsi yüksek dayanıklılık ve korozyon direnci ile nodüler demirden yapılmıştır.Valf koltuğu ve gövde herhangi bir işleme olmadan hassas dökme ile tamamen şekillendirilmiştir.
3Üç O halka mühürleme, aksyal kendi kendine mühürlenme etkisi altında su basıncı, paketleme mühürlemesi ayarlama sorunu yok.Üst toz geçirmez halka dış kirliliklerin şaft mühürünün içine girmesini engeller.
4Valf tamamen açıldığında, kapı akış kanalından tamamen kaldırılır ve koltuğun alt kısmında bir oluk yoktur, bu da çeşitli şeyleri biriktirmeyi kolaylaştırmaz.Düz boruya eşdeğerdir ve en düşük akış direncine sahiptir.
Teknik Özellik
1EN 1171, BS5163, EN 1074-1 ve 2.
2BS 5163, DIN3202 uyarınca yüz yüze boyutları.
3EN 12266, IS05208 standardına göre hidrolik test.
4. EN 1092-2, ISO 7005-2 standartlarına uygun flens delme.
Teknik parametreler
Ana teknik parametreler
|
Test basıncı |
PN10 Kabuk: 1.5MPa |
Dökme: 1.1MPa Dükkan: 1.76MPa Sıfırlama: 2.75MPa |
|---|---|---|
| Uygulama standardı |
DIN 1171 |
|
| Sürüş yolu |
El, Elektrik, Pnömatik |
|
| Uygulanabilir sıcaklık |
0°C~80°C |
|
| Bağlantı Sonu |
Flanş: BS EN1092-2 |
|
| Yüzey işlemi |
Epoxy toz kaplama, 150-50Oum, AWWA C550 standardına göre. |
|
| Uygulama alanı |
İçme suyu, su temini ve drenajı, kanalizasyon, sulama, klima, yangın borusu vb. |
|
Ana parçaların malzemesi
| Hayır, hayır. | Bileşen | Malzeme |
|---|---|---|
|
01 |
Vücut |
Düktil demir GGG50 |
|
02 |
Plastik çiviler |
Düktil demir GGG50/EPDM |
|
03 |
Kök |
Paslanmaz çelik Cr13, 304, 316 |
|
04 |
Soket kafası vida |
Galvanizli karbon çelik |
|
05 |
Bonet |
Düktil demir GGG50 |
| 06 |
0 halka |
NBR veya EPDM |
| 07 |
Bağırsağı |
Düktil demir GGG50 |
| 08 |
El tekeri |
Düktil demir GGG50 |
| 09 |
Altıgenli çilingir |
Galvanizli karbon çelik |
| 10 |
Düz dikiş |
Galvanizli karbon çelik |
| 11 |
Toz halkası |
NBR veya EPDM |
| 12 |
Altıgenli çilingir |
Galvanizli karbon çelik |
| 13 |
Düz dikiş |
Galvanizli karbon çelik |
| 14 |
O-Ring |
NBR veya EPDM |
| 15 |
İtme yüzüğü |
Bakır H62 veya Hpb59-1 |
| 16 |
Kapak dikiş |
EPDM |
| 17 |
Disk fındığı |
Bronz ZQSn5-5-5 |
Not: Yukarıdaki malzeme listesi çoklu ve paralel, ilk olanı temel yapılandırmadır, eğer başka gereksinimleriniz varsa, lütfen siparişte belirtin.
İsteğe bağlı aksesuarlar: El tekerlek çekiş kapağı, elektrikli cihaz, pnevmatik cihaz, 2Cr13, 304, 316 sap H62, Hpb59-1 bakır itiş halkası.
